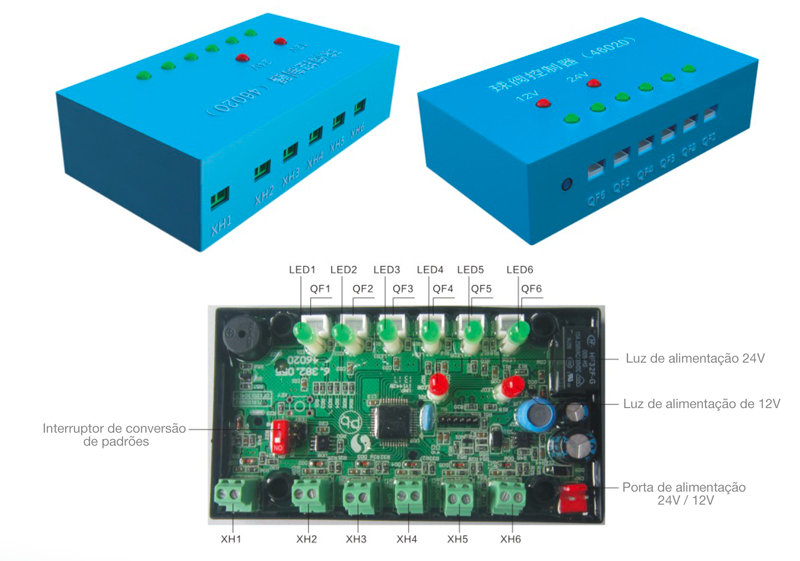

Conexão
1) Quando o interruptor está sob a posição "ON", XH1-XH6 está conectado com as portas de saída de sinal da válvula de controle, como a porta "NO" e "COM" de nossas válvulas, que está sob o modo de saída siga b-01 .

2) Quando o interruptor está na posição "I", XH1-XH6 está conectado com a saída do sinal do PLC.

Observação:
1) QF1-QF6 são portas para seis válvulas de esfera;
2) LED1-LED6 são luzes indicadoras correspondentes das válvulas de esfera QF 1-QF6.
