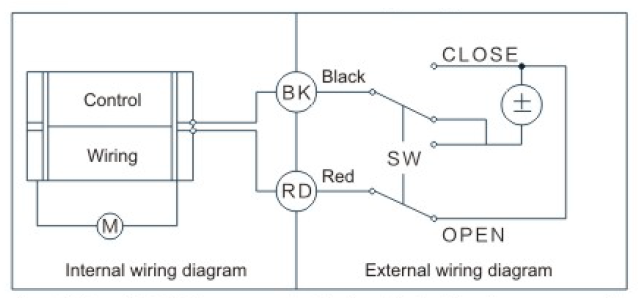

Esquema de fiação de controle de dois fios - Q21
1 - SW e OPEN conectados, válvula de esfera elétrica aberta, depois de colocar no lugar e manter a mesma posição.
2 - SW e CLOSE conectados, válvula de esfera elétrica fechada, depois de colocar no lugar e manter a mesma posição.
Adequado para válvula de esfera DC6V, DC12V, DC24V, DC36V. SW é um interruptor de dois fios.

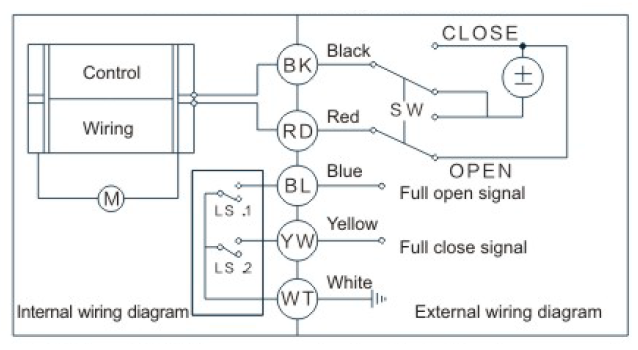

Esquema de fiação de controle-Q21 F3
1 - Válvula de esfera elétrica aberta SW e OPEN aberta, depois de colocar no lugar e manter a mesma posição. Ao mesmo tempo, o LS. 1 conectado envie o sinal aberto completo, que é BL e WT conectado.
2 - SW e CLOSE conectados, válvula de esfera elétrica fechada, depois de colocar no lugar e manter a mesma posição. Ao mesmo tempo, o LS. 2 conectados enviam o sinal de fechamento completo, que é YW e WT conectado.
Adequado para válvula de esfera DC6V, DC12V, DC24V, DC36V.

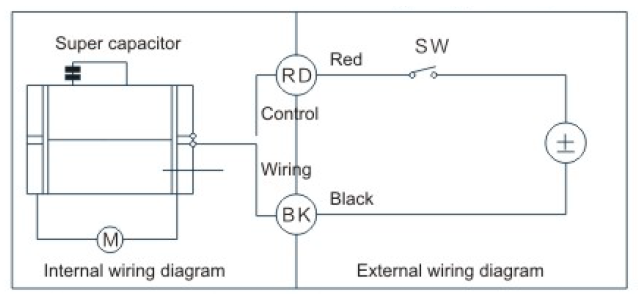

Esquema de fiação de controle de reposição de energia-Q22
1 - SW conectado, válvula de esfera elétrica aberta, depois de colocar no lugar e manter a mesma posição.
2 - SW desconectado, válvula esférica elétrica fechada, depois de colocar no lugar e manter a mesma posição.
Adequado para a válvula de esfera DC9-24V.

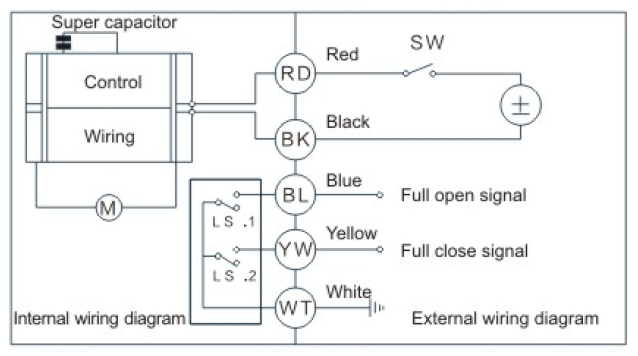

Esquema de conexão de controle-Q22F3
1 - SW conectado, válvula de esfera elétrica aberta, depois de colocar no lugar e manter a mesma posição. Ao mesmo tempo, o LS. 1 conectado envia o sinal aberto completo, que está ligado a BL e WT.
2 - SW desconectado, válvula esférica elétrica fechada, depois de colocar no lugar e manter a mesma posição. Ao mesmo tempo, o LS. 2 conectados enviam o sinal de fechamento completo, que é YW e WT conectado.
Adequado para a válvula de esfera DC9-24V.

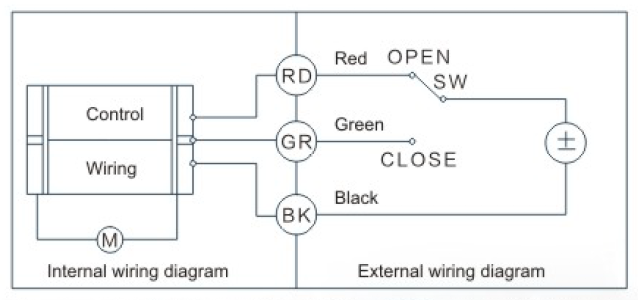

Esquema de fiação de controle de três fios - Q31
1 - SW e o fio vermelho conectado, válvula de esfera elétrica aberta, depois de colocar no lugar e manter a mesma posição.
2 - SW e o fio verde conectado, válvula de esfera elétrica fechada, depois de colocar no lugar e manter a mesma posição.
Adequado para válvula de esfera DC6V, DC12V, DC24V.

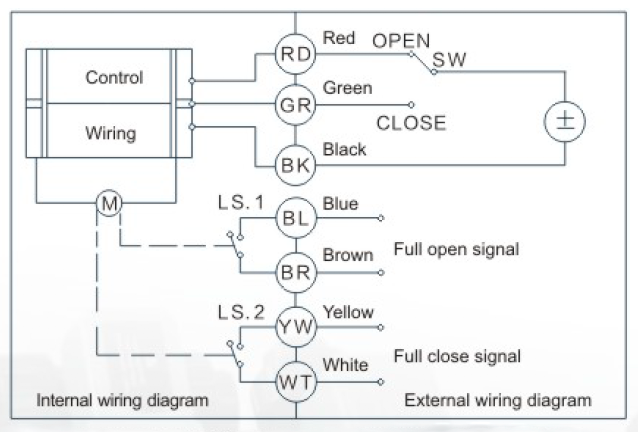

Esquema de conexão de controle-Q31 F4
1 - SW e o fio vermelho conectado, válvula de esfera elétrica aberta, depois de colocar no lugar e manter a mesma posição. Ao mesmo tempo, o LS.2 ligou e envia o sinal aberto completo, que está ligado a BL e BR.
2 - SW desconectado, válvula de esfera elétrica fechada, depois de colocar no lugar e manter a mesma posição. Ao mesmo tempo, o LS. 2 conectados enviam o sinal de fechamento completo, que é YW e WT conectado.
Adequado para válvula de esfera DC6V, DC 12V, DC24V.
